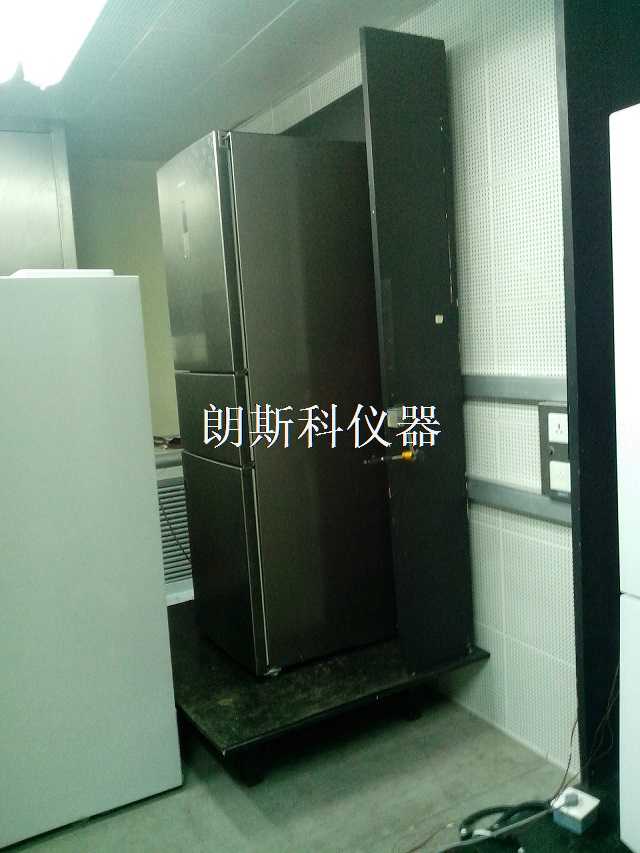

一、冰箱能效試驗室概要

本試驗室主要為電冰箱的開發及型式試驗提供穩定可靠的環境條件?？赏瑫r容納4臺300L以下電冰箱進行各種標準工況和模擬使用條件下電冰箱整機的功能性試驗。

其主要技術條件符合以下標準要求：

國家標準：GB/T8059

國際電工委員會標準：IEC 62552-2007

試驗項目如下 ：

?  儲藏溫度試驗

?  冷卻速度試驗

?  耗電量試驗

?  化霜性能試驗

?  制冰能力試驗

?  負載溫度回升試驗

?  冷凍能力試驗

?  工作系數

?   電流、電壓、功率

二、試驗室的組成

試驗室由以下幾部分組成：

1.  試驗室?guī)祗w:

模擬冰箱的外部使用環境，冰箱整機的功能性試驗就在此室內進行。其設計與制造方法滿足GB8059的基本要求；

2.  自動測試系統：

各試驗冰箱的性能參數的自動系統采集處理，其測試方法及測量精均滿足GB8059的基本要求；

3. 軟件部分；

4. 電源部分：為各測試冰箱提供相應的測試穩壓、穩頻電源。

三、試驗室規格

 1.基本規格

1.1 試驗室的構造

    ·用保溫庫板組裝而成，采用頂部孔板送風，側下回風方式。

·庫板用100mm厚的聚氨酯發泡保溫板，地板為100mm厚的加強板。表面材料為彩色鋼板，地表面鋪一層3mm厚的防滑板。天花板為鋁質多孔板。

   外部尺寸:   5400W×3600D×3200H（參考值）

有效尺寸:   5200W×3400D×2700H（參考值）

門：約1200W×2200H，雙開門門框帶電加熱。門上有中空玻璃

觀察窗1個

     照明燈：日光燈，40W*4套。

1.2 允許有效負荷：最多可同時進行4臺電冰箱的性能試驗。

1.3 溫濕度范圍：

    溫度：10～50℃

濕度：45%～95%RH（在干球溫度10～43℃之間，濕度小于75%RH）

    風速: <= 0.25 m/S

    溫度梯度  <= 0.88K/ m

升溫速度：60分鐘   （10.0℃ ～43.0 ℃）

    降溫速度：120分鐘   （43.0℃ ～10.0 ℃）

2. 測試電源：

每工位可選單獨工頻和變頻 （50Hz/60Hz）變頻電壓可以調節（不包含變頻電源）。

   ·穩壓電源：                   1臺

3. 溫度的測試：采用T型熱電偶形式，12點/工位。

4. 環境機組

         (1)  風機     380V/1.5KW

             加熱器   不銹鋼翅片電熱管

             冷卻器   銅管鋁翅片蒸發器

         (2)加濕器

            電加熱蒸氣直噴

            有水位控制開關,防過熱器

         (3)制冷機組  2套

             壓縮機組   2.2 +3.5 KW

電源    3φ 380V 50Hz

            有水流控制開關、防過熱保護、電流壓力保護等

5. 溫濕度控制設備

          (1)溫濕度控制

             濕度控制機   2臺

             精度     ±0.1 % FS

             分度      -150℃～150℃

            (2)功率調整器    1臺

     6. 數據采集系統

          (1)溫度數據采集器

                型號:  60路溫度采集模塊    1套

                測量通道:  48點（40點溫度+4點化霜電流）  網口

  (2)電氣測量

功率計：8775 C1      4臺   RS232接口

   ·電流：0-2A/5A/20A，±0.5%

   ·電壓：0-75V/150V/300V，±0.5%

   ·功率：0-1000W，±0.5%FS

   ·電力：0-1,000KWh，±0.5%

   ·頻率：45-65Hz，±0.5%

(3) 溫度測量板  4套   12點/套  合計48點

          (4)測試電源板    8套（每工位一路直通，一路測試）

                          1φ   10A

          (5)計算機

             型號    工控機

             規格    CPU     雙核  2.0G

                     2G 內存   250G硬盤   19寸液晶

          (6)打印機

             型號    HP

             規格    激光打印

          (7)觸摸屏   10寸 國產

          (8)信號接口卡

             規格  網口轉RS232 及接口線

          (9) T型熱電偶絲 2m ×40、2.5m ×40

          (10) 銅頭國標

          (11)補償導線若干米

7. 計算機測試軟件一套

在WINDOWS環境下VB編程，具有較好的人機界面，操作靈活方便各臺位可同時做不同項目的試驗，并可打印報告和觀察各臺位的測試數據及部分曲線。

1). 可用于直冷冰箱和間冷冰箱的測試，并可同時測試。

2). 可隨時進入或退出某臺或某幾臺冰箱的測試，而對正在測試的冰箱不產生任何影響。

3). 隨時打印某臺或幾臺冰箱的流水報告或測試報告，而對正在測試的冰箱不產生任何影響。

4). 可以顯示并打印制冷曲線。

5). 對每臺冰箱增加注釋功能及布點圖。這就是說：對于新增加的冰箱，計算機要給予提示，

要求輸入實驗?zāi)康模錉顩r，各測試點所布位置，在測試結束時，要求輸入結論，在打印測試報告時，可以輸入實驗總結，以上幾項在打印流水報告時，要一塊打印出來。

6). 冰箱的測試數據存于硬盤中，為防數據丟失，對已有的編號的冰箱進行重新測試時，計算機要提示兩次：“此編號測試數據已存在，如進入測試，則原數據全部丟失！”。

7). 冰箱的測試，應符合國標GB8059.1-4 —96。
