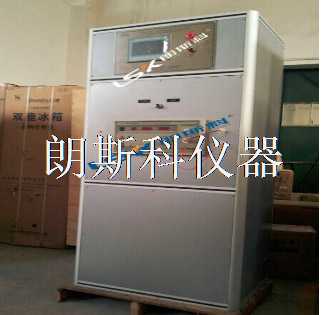

自愈電容器破壞性試驗裝置
 用途：本系列裝置依照ＧＢ/Ｔ３６６７－２００５“交流電動機電容器”標準測試要求設計制造，用于額定電壓不大于６００Ｖ，頻率為５０Ｈｚ的自愈電容器進行破壞性試驗，內含直流試驗儀器和交流儀器兩部分。設備有直流電壓及電流、交流電壓及電流顯示；另設備有負載短路、過載等保護措施；具有操作簡單、顯示直觀、調整方便等特點。
  技術參數：
1、試驗范圍：
額度電壓≤２５０Ｖ時，容量１～５００ｕＦ
額度電壓＞２５０Ｖ時，容量１～１００ｕＦ
2、設備負載量：
１只自愈電容器；
3、試驗電壓：
ＡＣ：５０～７８０Ｖ±１％
ＤＣ：１～３～５·５ＫＶ±１％
4、電流顯示：
ＡＣ電流：1～５１Ａ±１％
ＤＣ電流：1～5０ｍＡ±１％
5、定時試驗時間：
直流實驗５分鐘定時：±０.２％
交流開路或運行５分鐘定時：±０.２％
交流短路８小時定時：±０.２％
６、電源需求：AC220V，兩相電源，20KVA
７、交流電源的瞬時短路電流至少為300A
８、設備大約尺寸：長1500寬800高1600，重量約700Kg
